IL CAVO AL CENTRO : cavo H07RN-F
Scoprite di più su questo cavo, sulle caratteristiche tecniche e sulle sue applicazioni nella nostra serie "IL CAVO AL CENTRO"
Cavo H07RN-F: affidabilità, sicurezza e resistenza in ambienti complessi
Il cavo H07RN-F è un cavo flessibile in gomma per impieghi gravosi, per l'impiego in condizioni di sollecitazioni meccaniche medie in ambienti asciutti, umidi e bagnati, in strutture agricole e all'aperto. Viene utilizzato per apparecchiature in ambienti industriali e commerciali, come piastre riscaldanti, lampade portatili ed utensili elettrici come trapani o seghe circolari. Il cavo è adatto per il montaggio fisso su superfici e in strutture temporanee. Può essere utilizzato se installato in modo protetto e fisso in canaline o in apparecchiature con una tensione nominale fino a 1000 V CA o 750 V CC verso terra. E' resistente agli agenti atmosferici e chimici, ed è ritardante di fiamma. Grazie alle sue caratteristiche, è perfetto per applicazioni mobili e fisse in condizioni gravose.

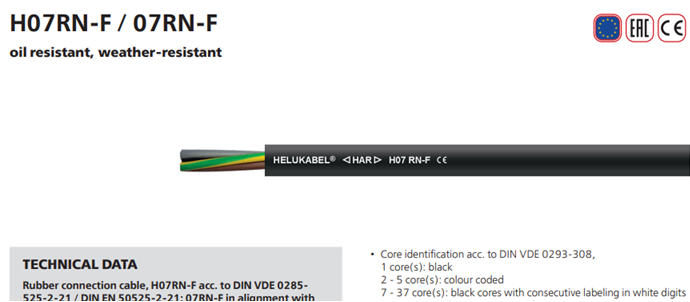

Dati tecnici
| Cavo di collegamento in gomma, H07RN-F secondo DIN VDE 0285-525-2-21 / DIN EN 50525-2-21; 07RN-F secondo DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 | |
| Campo di temperatura | posa mobile da -25°C a +60°C posa fissa da -30°C a +60°C |
| Temperatura di esercizio consentita del conduttore | +60°C |
| Tensione nominale | CA U 0 /U 450/750 V |
| Tensione di esercizio massima consentita | corrente alternata (CA) conduttore/terra 476 V corrente alternata trifase (CA) conduttore/terra 825 V corrente continua (CC) conduttore/terra 619 V corrente continua (CC) conduttore/terra 1238 V |
| Tensione di prova tra i conduttori | 2500 V |
| Sollecitazione di trazione | durante l'installazione e il funzionamento, 15 N/mm² |
| Raggio minimo di curvatura | posa fissa 4x Ø esterno posa mobile, guida tramite rulli 7,5x Ø esterno posa mobile, avvolgimento su bobine 5x Ø esterno |
Caratteristiche
- Rame nudo a trefoli sottili secondo DIN VDE 0295 Classe 5 / IEC 60228 Classe 5
- Isolamento del conduttore: gomma secondo DIN VDE 0207-363-1 / DIN EN 50363-1 (tipo di miscela EI4)
- Identificazione del conduttore secondo DIN VDE 0293-308,1 conduttore(i): nero; 2 - 5 coduttori: codificati a colori; 7 - 37 conduttori: conduttori neri con etichettatura consecutiva in cifre bianche
- Conduttore di protezione: a partire da 3 conduttori, G = con conduttore di protezione GN-YE, nello strato esterno; x = senza conduttore di protezione
- Conduttori intrecciati in strati con lunghezze di posa ottimali
- Guaina esterna: gomma secondo DIN VDE 0207-363-2-1 / DIN EN 50363-2-1 (tipo di miscela EM2)
- Colore della guaina: nero
- Resistente a: olio, agenti atmosferici
- Per uso esterno
- il conduttore ha una cordatura metrica (mm²), i numeri AWG sono approssimativi e sono solo di riferimento
Test
- ritardante di fiamma secondo DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
- resistente all'olio sec. secondo DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
- certificazioni e approvazioni: H07RN-F HAR
