IL CAVO AL CENTRO : cavo TRAYCONTROL 600
Scoprite di più su questo cavo, sulle caratteristiche tecniche e sulle sue applicazioni nella nostra serie "IL CAVO AL CENTRO"

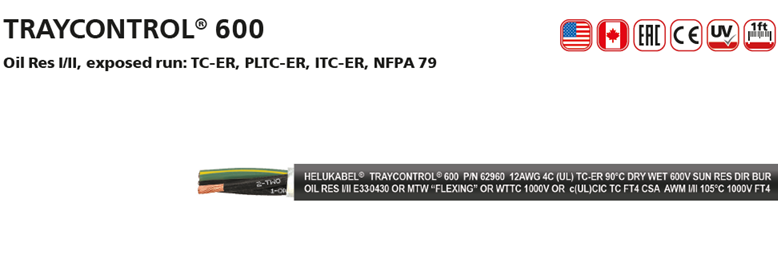

Cavo TRAYCONTROL 600: prestazioni industriali al massimo livello
Il cavo TRAYCONTROL® 600 è un cavo di controllo flessibile e resistente all'olio. La speciale combinazione di TC-ER, PLTC-ER e ITC-ER consente di utilizzare questo cavo come cavo di collegamento per impianti e macchinari industriali in conformità con la norma NFPA 79. Approvato per l'installazione all'aperto e non protetta in canaline portacavi alla macchina. La sua eccezionale resistenza all'olio (OIL RES I e II) garantisce una lunga durata. Per applicazioni industriali in ambienti asciutti, umidi e bagnati. Applicazioni consigliate: linee di produzione, impianti di imbottigliamento, costruzione di macchinari, quadri elettrici, sistemi di trasporto, macchine per imballaggio, industria automobilistica. Solo i cavi con 3 o più conduttori sono classificati per posa esposta (ER).
Dati tecnici
| Cavo di controllo e collegamento in PVC conforme a CSA-Std. C22.2 n. 210 - AWM I/II A/B, 20 AWG - 1 AWG: UL-Std. 1063 (MTW), 20 AWG - 12 AWG: UL-Std. 2250 (ITC-ER), UL-Std. 13 (PLTC-ER), 18 AWG - 500 kcmil: UL-Std. 1277 (TC-ER), UL-Std. 2277 (WTTC), UL-Std. 1690 (DP-1), 18 AWG - 4/0 AWG: CSA-Std. C22.2 n. 230 e 239 - c(UL) CIC-TC, 1/0 AWG - 500 kcmil: UL-Std. 44 (XHHW-2) |
| Campo di temperatura | posa mobile da +5°C a +50°C posa fissa da -25°C a +105°C UL (TC) flessibile fino a +90°C |
| Tensione nominale | UL (TC) 600 V CA UL (WTTC) 1000 V CA UL (MTW) 600 V CA CIC-TC 600 V CA |
| Tensione di prova nucleo/nucleo | 6000 V |
| Raggio minimo di curvatura | posa mobile 12x Ø esterno posa fissa 6x Ø esterno |
Caratteristiche
- rame nudo a trefoli sottili, secondo ASTM B174 Classe K, dimensioni AWG
- isolamento del nucleo: vedere la scheda tecnica
- identificazione conduttori: neri con etichettatura consecutiva in cifre bianche
- conduttore di protezione: a partire da 3 conduttori, G = con conduttore di protezione GN-YE, nello strato esterno, x = senza conduttore di protezione
- guaina esterna: PVC speciale
- colore guaina: nero (RAL 9005)
- marcatura della lunghezza: in piedi
- resistente a: olio, radiazioni UV (SUN RES)
- resistente a sostanze chimiche utilizzate nei processi di pulizia (ECOLAB)
- per uso esterno
- posa interrata diretta (DIR BUR)
- i materiali utilizzati durante la produzione sono privi di cadmio, non contengono silicone e sono privi di sostanze che compromettono le proprietà bagnanti della vernice
- il conduttore ha una cordatura metrica (mm²), i numeri AWG sono approssimativi e sono solo di riferimento
Test
- ritardante di fiamma secondo CSA FT4
- resistente all'olio secondo UL Std 1277 Tab. 12.2, Oil Res I / Oil Res II
- prova di piegatura a freddo secondo UL Std. 1277 n. 17
- prova d'impatto (-ER) secondo UL Std. 1277 n. 23
- prova di schiacciamento (-ER) secondo UL Std. 1277 n. 24
- posa interrata diretta (DIR BUR) secondo UL Std. 1277 n. 5 (isolamento in luoghi umidi), n. 19 (prova di schiacciamento)
- prova di fiamma a vassoio verticale (FT4) secondo UL Std. 1277 n. 15 / UL Std. 1685
- certificazioni e approvazioni: EAC , ECOLAB®
- codici articolo con conduttore di protezione (GN-YE): per ambienti esplosivi di Classe 1 Div. 2 secondo NEC Art. 501
